Schachtkamera SI-250

Kompakt, intelligent und für anspruchsvolle Einsatzorte gemacht

Die neue Schachtkamera SI-250 von Kummert wurde von vielen Fachleuten mit Spannung erwartet – und das mit gutem Grund. Denn die Anforderungen an moderne Kanalinspektionen steigen kontinuierlich: Projekte werden größer, komplexer und verlangen nach einer vollständigen, strukturierten Erfassung, inklusive der oft schwer zugänglichen Schächte.

Mit der SI-250 bietet Kummert nun ein Schachtinspektionssystem, das speziell für genau diese Herausforderungen entwickelt wurde: kompakt, tragbar, hochintelligent und für nahezu jede Einsatzumgebung geeignet.

Entwickelt mit und für die Praxis

Die Entwicklung der Schachtkamera SI-250 erfolgte in enger Zusammenarbeit mit Anwendern, mit realen Tests in unterschiedlichsten Einsatzgebieten: Auf dem Schulgelände, in einer Lebensmittelproduktionsstätte, in einer Großbaustelle für ein Einkaufszentrum. Ziel war es, ein System zu schaffen, das sich überall dort bewährt, wo Zugänglichkeit ein Problem darstellt, beispielsweise in Kellern, Innenhöfen, Gebäuden oder auf Liegenschaften mit eingeschränkten Platzverhältnissen.

Die SI-250 kann dabei entweder direkt getragen oder einfach am Profi NG eingehängt werden und sorgt so für maximale Flexibilität bei minimalem Aufwand.

So läuft die Inspektion mit der Schachtkamera SI-250 ab

Schritt 1: Kamera in Position bringen

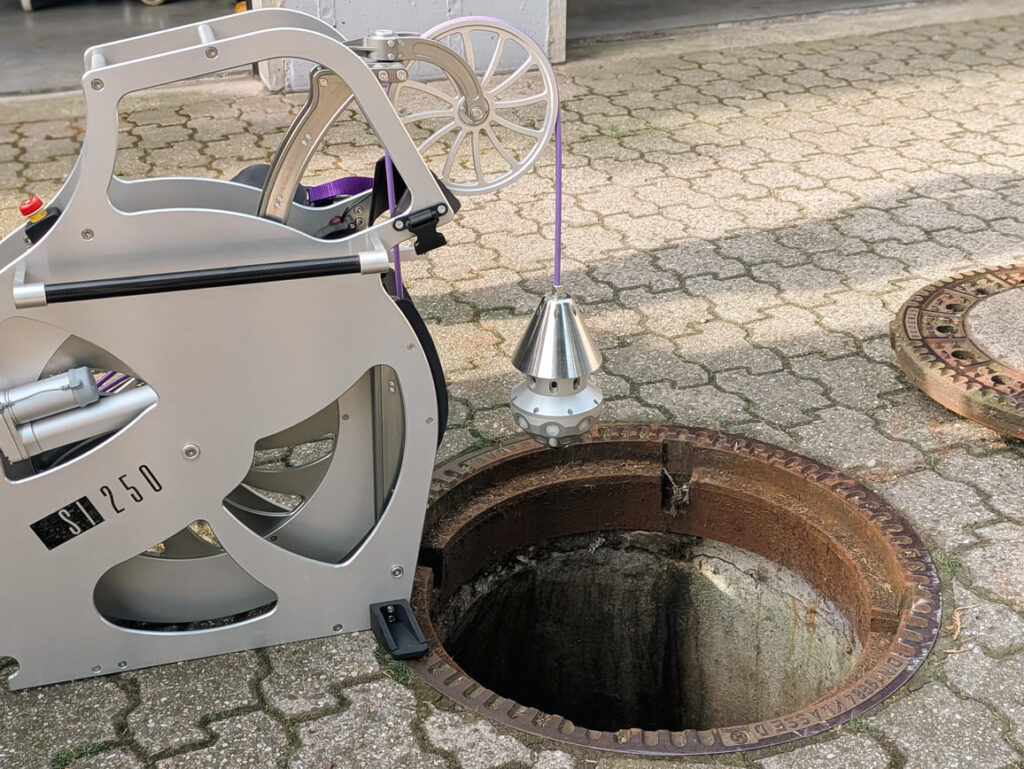

Die Kamera wird nah am Schachtrand platziert. Ein integrierter Hubarm fährt die SI-250 automatisch über die Öffnung. Um eine möglichst zentrale Positionierung zu gewährleisten, kann der Inspekteur feinjustieren. Ein intelligenter Stabilisierungsmechanismus bringt die Kamera innerhalb von Sekunden nahezu vollständig zur Ruhe, ein echter Vorteil gegenüber herkömmlichen Systemen, bei denen Bewegung zu Qualitätsverlust führt.

Schritt 2: Geometrie erfassen

Beim Absenken erstellt die Kamera mittels Time-of-Flight-Sensoren eine Punktwolke des Schachts. Die zugehörige Software schlägt darauf basierend eine Geometrie inklusive einzelner Bauelemente vor. Bei Standardformen funktioniert dies präzise, bei Sonderformen kann der Nutzer über ein intuitives Interface Anpassungen vornehmen. Je häufiger die Kamera im Einsatz ist, desto intelligenter wird sie: Das System lernt mit.

Schritt 3: Hochauflösende Aufnahme

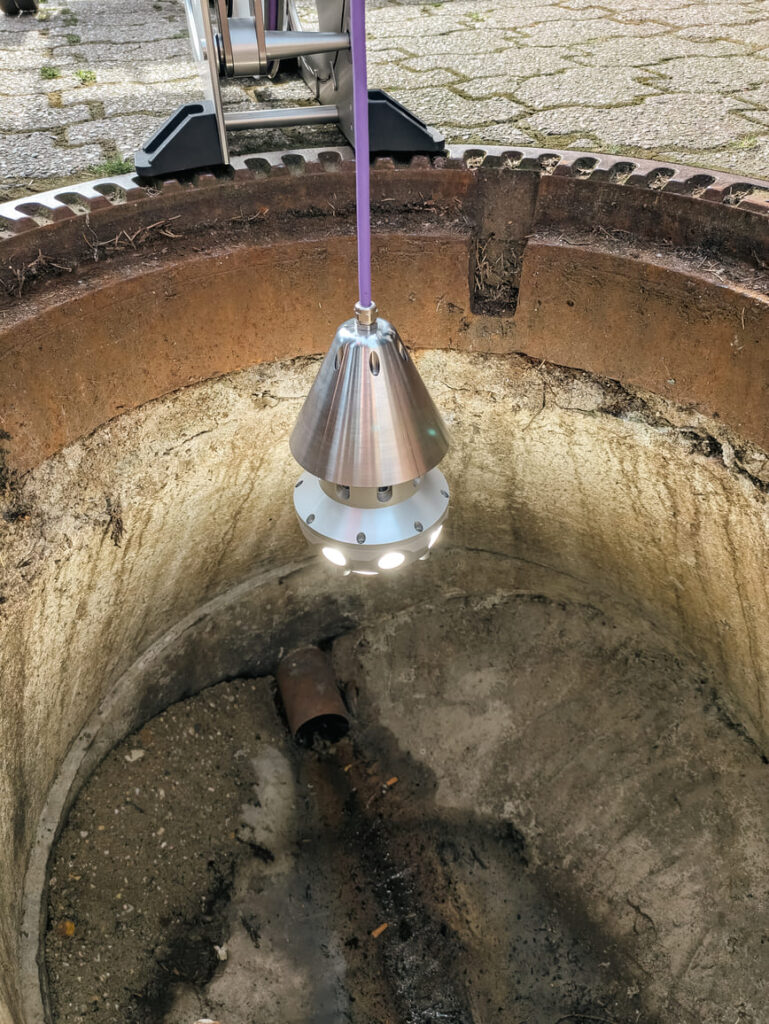

Während die Kamera langsam wieder nach oben fährt, erstellt sie in einem dichten Raster Bilder im 250°-Winkel. Ein extrem helles Blitzlicht sorgt für eine gleichmäßige Ausleuchtung, selbst in rechteckigen Schächten bis in die Ecken. Vor dem Wiederausfahren schaltet das Licht auf Dauerbetrieb, um störende Blitzfolgen zu vermeiden. Danach kehrt die Kamera automatisch in ihre Transportposition zurück.

Schritt 4: Auswertung & Visualisierung

Die Auswertung erfolgt wahlweise vor Ort oder am PC. Trotz kompakter Datenmenge stehen dem Inspekteur drei Bildquellen zur Verfügung:

• Mantelfläche: Gesamtansicht des Schachts auf einem Bild
• Vollbild: Fast wie ein virtueller Tauchgang in den Schacht
• Abwicklung: Zoombar und beweglich – ideal zur Begutachtung von Steigeisen, Anschlüssen oder Fließbewegungen
• Schnittkonturfreie Bilder

Diese innovativen Ansichten stehen im can3® NG Viewer auch dem Kunden oder Auftraggeber zur Verfügung – ergänzt durch detaillierte Berichte.

Video: Kummert Schachtkamera SI-250

In diesem Video zeigen wir die Schachtkamera SI-250 von Kummert im Einsatz.
Erleben Sie, wie die kompakte Inspektionskamera mühelos in den Schacht eingeführt wird, automatisch die Geometrie erfasst und hochauflösende Bilder für eine detaillierte Auswertung liefert – zuverlässig, effizient und intuitiv bedienbar.

Technische Daten

Besuchen Sie unseren Showroom und testen Sie die neue Kummert Schachtkamera SI-250 direkt vor Ort. Für eine individuelle Beratung nehmen sich unsere Vertriebsmitarbeiter gerne Zeit. Vereinbaren Sie einfach einen kostenfreien Termin.
