VIPER® Spülkameras
Die lenkbaren VIPER® HD Spülkameras von Envirobot sind für viele Einsatzbereiche geeignet. Spülen, lenken und filmen in einem Arbeitsgang.
VIPER® Spülkameras für professionelle Kanalreinigung und Inspektion
Mit einer VIPER® Spülkamera lassen sich Kanalreinigung und visuelle Rohrinspektion miteinander verbinden. Der Anwender kann während der Arbeit verfolgen, wo sich die Kamera befindet, den Zustand der Leitung beurteilen und gezielt auf Abzweige oder auffällige Bereiche reagieren. Für professionelle Anwender aus Kanalreinigung, Rohrreinigung und Kanalinspektion bietet das System damit eine interessante Kombination aus Hochdruckspültechnik und Full HD Kameratechnik.
Die VIPER® Spülkameras sind für Rohrdimensionen von DN75 bis DN400 konzipiert und in drei unterschiedlichen Ausführungen erhältlich. Mit VIPER® light, VIPER® compact und VIPER® long range kann das System passend zu Transportanforderungen, benötigter Schlauchlänge und typischem Einsatzgebiet ausgewählt werden.
Wie funktioniert eine VIPER® Spülkamera?
Bei einer klassischen Rohrreinigung und einer anschließenden Kamerainspektion handelt es sich üblicherweise um getrennte Arbeitsschritte. Die VIPER® verbindet dagegen Spülschlauch und Kameratechnik zu einem gemeinsamen System.
Das Kamerakabel befindet sich geschützt im Mantel des Spülschlauches. Dadurch entsteht eine kompakte Einheit, die eine komfortable Handhabung ermöglicht und gleichzeitig das Kamerakabel vor Beschädigungen schützt.
Die Spülkamera ist ab DN80 mehrfach durch 45 Grad Bögen und ab DN100 mehrfach durch 90 Grad Bögen navigierbar. Das Lenkstück unterstützt das gezielte Einlenken in Abzweige durch Drehen des Schlauches. Damit eignet sich die Technik auch für anspruchsvollere Leitungsverläufe.
Der Arbeitsdruck kann bis zu 300 bar betragen. Die Systeme können mit Frischwasser sowie Recyclingwasser betrieben werden. Als Mindestleistung des eingesetzten Spülgerätes werden 110 bar bei 30 Litern pro Minute benötigt.
Full HD Kamera für die Kontrolle während der Rohrreinigung
Das Herzstück des Systems ist eine kompakte Full HD Kamera mit 1080 × 1920 Pixeln und Digitalzoom. Ein 160 Grad Weitwinkelobjektiv ermöglicht einen großen Blickbereich innerhalb der Rohrleitung. Für die notwendige Ausleuchtung bis DN400 sorgt eine dimmbare Power LED Beleuchtung.
Eine 4 mm starke Saphirglaslinse und das hochwertige Edelstahlgehäuse mit Rammschutz sind auf die Beanspruchungen im professionellen Einsatz ausgelegt.
Zur weiteren Ausstattung gehören Sensoren für Neigung und Rotation sowie ein Ortungssender mit 512 Hz beziehungsweise 640 Hz. Eine integrierte Vorstrahldüse mit austauschbarem Düseneinsatz erweitert die Möglichkeiten während der Reinigung.
Die Kamera ist bis 10 bar beziehungsweise 100 Meter wasserdicht und verfügt über eine Innendrucküberwachung.
Lenkstück für Abzweige und gezielte Reinigung
Ein entscheidender Bestandteil der VIPER® Spülkamera ist das flexible Lenkstück. Durch einfaches Drehen des Schlauches kann das System gezielt in Abzweige gelenkt werden.
Sechs Reinigungs und Vorschubdüsen mit einem Strahlwinkel von 30 Grad übernehmen Reinigung und Vorschub. Austauschbare keramische Düseneinsätze ermöglichen auch den Betrieb mit Recyclingwasser.
Optional steht ein Lenkstück mit Rotierdüse zur Verfügung. Dieses wird mit drei auswechselbaren Düsenkörpern im Transportkoffer angeboten und erweitert das System für unterschiedliche Reinigungsaufgaben.
Hybridschlauch mit integriertem Kamerakabel
Der spezielle Hybridschlauch verbindet Hochdrucktechnik und Bildübertragung. Er ist als DN10 mit 3/8 Zoll oder DN13 mit 1/2 Zoll erhältlich.
Das Kamerakabel ist direkt in den Schlauchmantel integriert. Gleichzeitig ist der Schlauch abriebfest sowie schwimm und gleitfähig. Identische Schnellkupplungen an beiden Enden ermöglichen das Wenden des Schlauches, wodurch eine gleichmäßigere Abnutzung unterstützt wird.
Mit einem optionalen Schlauchverbinder lässt sich der Hybridschlauch außerdem verlängern. Schlauchlängen von mehr als 100 Metern sind möglich.
VIPER® light als tragbares Einstiegsmodell
Die VIPER® light ist die kompakte Einstiegslösung der Baureihe. Das System verfügt über einen 30 Meter langen Spülschlauch DN10 mit 3/8 Zoll und eignet sich für DN75 bis DN400.
Mit ihrem kompakten Aufbau benötigt die VIPER® light vergleichsweise wenig Platz im Fahrzeug und lässt sich gut zum jeweiligen Einsatzort transportieren. Ein ausschwenkbares Steuergerät erleichtert die Bedienung. Zubehör und Werkzeuge befinden sich griffbereit in einer Toolbox.
Damit richtet sich die VIPER® light insbesondere an Betriebe, die ein mobiles und platzsparendes System für typische Einsätze in der professionellen Rohrreinigung suchen.

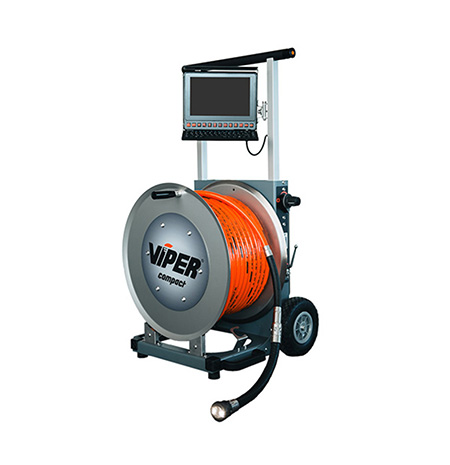

VIPER® compact mit 60 Metern Reichweite
Die VIPER® compact kombiniert einen kompakten Aufbau mit einem 60 Meter langen DN10 Spülschlauch. Der Schlauch befindet sich auf einem stabilen ergonomischen Schlauchwagen, der optional auch mit automatischer Schlauchaufwicklung erhältlich ist.
Auch dieses Modell deckt Rohrdimensionen von DN75 bis DN400 ab. Die VIPER® compact bietet sich damit für Anwender an, die regelmäßig größere Reichweiten benötigen, gleichzeitig aber Wert auf eine kompakte und komfortable Lösung legen.

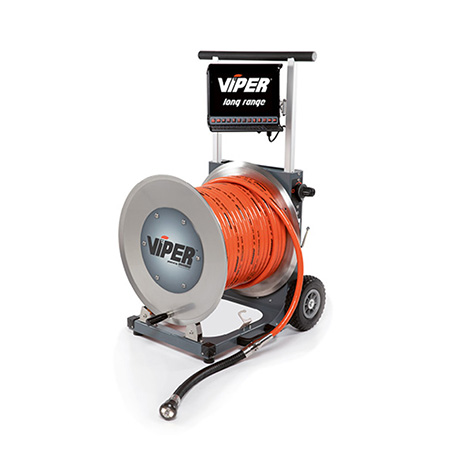

VIPER® long range für besonders große Reichweiten
Für Einsätze, bei denen eine größere Schlauchlänge entscheidend ist, steht die VIPER® long range zur Verfügung. Serienmäßig ist sie mit einem 80 Meter langen DN10 Spülschlauch ausgestattet.
Wie bei der compact wird der Schlauch auf einem ergonomischen Schlauchwagen geführt. Eine automatische Schlauchaufwicklung ist optional verfügbar.
Mit ihrem Einsatzbereich von DN75 bis DN400 verbindet die VIPER® long range eine große Reichweite mit den Inspektions und Reinigungsmöglichkeiten der VIPER® Technologie.
Steuergerät für Dokumentation und Kontrolle
Über das robuste Steuergerät lässt sich die Arbeit der Spülkamera unmittelbar verfolgen und dokumentieren. Das wasserdichte Aluminiumgehäuse besitzt ein hochauflösendes, sonnenlichttaugliches 10 Zoll Display mit kratzfester Schutzscheibe.
Fotos und Videos können in Full HD auf einem USB Stick mit bis zu 512 GB gespeichert werden. Stammdaten und Beobachtungen lassen sich direkt eingeben. Zusätzlich steht ein frei konfigurierbarer Schadenskatalog zur Verfügung.
Während des Einsatzes können wichtige Informationen wie Spüldruck, Kamerainnendruck, Meterzählung, Neigung, Rotationswinkel, Akkustatus, Datum und Uhrzeit eingeblendet werden.
Große Bedientasten ermöglichen einen schnellen Zugriff auf Video, Foto, Zoom, Mikrofon, Ortung und Beleuchtung. Über einen Headset Anschluss können zudem gesprochene Kommentare und Beobachtungen aufgezeichnet werden.
Welche VIPER® Spülkamera passt zu Ihrem Betrieb?
Die drei Varianten verfolgen dasselbe Grundprinzip, unterscheiden sich jedoch vor allem hinsichtlich Mobilität und Reichweite. Die VIPER® light ist die besonders kompakte Einstiegslösung mit 30 Metern Schlauch. Die VIPER® compact erweitert den Aktionsradius auf 60 Meter und bietet einen ergonomischen Schlauchwagen. Mit 80 Metern Schlauch bietet die VIPER® long range serienmäßig die größte Reichweite der drei Systeme.
Welche VIPER® Spülkamera am besten zu Ihrem Unternehmen passt, hängt deshalb insbesondere von Ihren typischen Rohrdimensionen, Leitungslängen, Transportmöglichkeiten und täglichen Einsatzbedingungen ab.
Umwelttechnik Hoffmann berät Sie gerne bei der Auswahl einer passenden Spülkamera und der Zusammenstellung des benötigten Zubehörs. So erhalten Sie ein System, das auf die Anforderungen Ihrer professionellen Kanalreinigung und Rohrinspektion abgestimmt ist.
